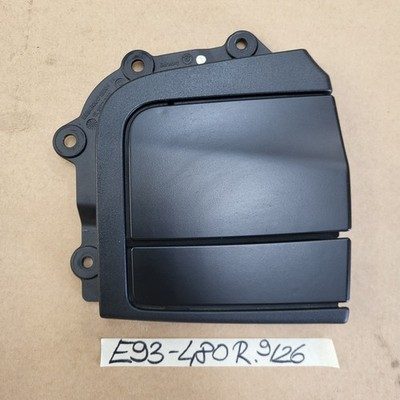

BMW E93 Verdeckkasten Klappe Blende rechts Gestänge

Worum es geht

Am Übergang zwischen Verdeckkasten und Karosserie sitzt rechts eine Blende, durch die das Verdeckgestänge nach außen läuft. Sie sorgt für die saubere Optik im Bereich der Verdeckkastenklappe und deckt die Öffnung ab. Bricht ein Halter oder ist die Blende verzogen, entstehen Spaltmaße, Klappergeräusche oder die Klappe schließt nicht sauber. Die Ausführung unterscheidet sich je nach Baujahr und Ausstattung. Vergleichen Sie das ausgebaute Teil vor dem Einbau mit dem Ersatzteil, insbesondere Halterpositionen und Kontur.

Vor der Arbeit

Das Verdeck wird hydraulisch bewegt. Zwischen Gestänge, Klappe und Karosserie entstehen Quetschstellen, an denen Sie sich Finger und Hände verletzen können. Bringen Sie das Verdeck in die Stellung, in der die Blende frei zugänglich ist, und sichern Sie das System gegen unbeabsichtigtes Anlaufen. Die vorgesehene Service- oder Zwischenstellung sowie die Notbetätigung sind fahrzeugspezifisch. Schlagen Sie das Vorgehen im Reparaturleitfaden und in der Bordliteratur nach. Legen Sie den Schlüssel außer Reichweite, damit niemand das Verdeck vom Fahrerplatz oder über die Komfortbedienung startet. Arbeiten Sie nicht allein am geöffneten Verdeckkasten, wenn sich weitere Personen am Fahrzeug aufhalten.

Wenn Sie zum Zugang Verkleidungsteile im Bereich der Hutablage, der Seitenverkleidung oder des Kofferraums lösen müssen, kann das Abklemmen der Batterie sinnvoll sein. Dabei gehen Komforteinstellungen verloren, und die Fenster- sowie Verdeckfunktionen müssen anschließend gegebenenfalls neu angelernt werden. Arbeiten an Airbag- oder Gurtstrafferkomponenten gehören nicht zu dieser Reparatur. Sollten Sie in deren Nähe kommen, lassen Sie die Arbeit in einer Werkstatt ausführen: Eine Fehlauslösung kann schwere Verletzungen verursachen.

Ausbau

• Verdeck in die zugängliche Stellung bringen und sichern.
• Arbeitsbereich reinigen. Sand und Laub im Verdeckkasten sonst in die Führungen gelangen.
• Angrenzende Verkleidungsteile nur so weit lösen, wie es für den Zugang nötig ist. Clipse mit Kunststoffkeilen aushebeln, nicht mit Schraubendreher.
• Sichtbare Schrauben der Blende lösen. Anzahl und Kopfform weichen je nach Ausführung ab; Positionen und Anzugswerte im Reparaturleitfaden nachschlagen.
• Blende vorsichtig vom Gestängedurchgang abziehen. Reihenfolge merken oder fotografieren.
• Gebrochene Clipse und Reste aus der Karosserie entfernen.

Einbau

• Auflageflächen und Dichtbereiche reinigen. Beschädigte Clipse ersetzen.
• Blende zuerst locker ansetzen, erst danach alle Befestigungen anziehen. So lässt sich das Spaltmaß zur Verdeckkastenklappe ausrichten.
• Kunststoff bei kühler Witterung nicht mit Gewalt aufdrücken. Er bricht leicht.
• Schrauben nach Vorgabe des Reparaturleitfadens anziehen. Kunststoffhalter reißen bei Überdrehen aus.
• Prüfen, ob das Gestänge im gesamten Bewegungsbereich frei läuft und nirgends an der Blende streift.

Funktionsprüfung

Verdeck langsam und vollständig einmal öffnen und schließen. Halten Sie Hände und Kleidung fern. Achten Sie auf Schleifgeräusche und auf Widerstand am Durchgang. Kontrollieren Sie anschließend die Spaltmaße zur Klappe und zur Seitenverkleidung. Bleibt das Verdeck in einer Zwischenstellung stehen oder erscheint eine Meldung im Display, brechen Sie ab und lassen Sie den Fehlerspeicher auslesen. Prüfen Sie zuletzt bei stehendem Fahrzeug mit Wasser, ob der Bereich dicht bleibt. Tritt Wasser in den Kofferraum oder den Verdeckkasten ein, sitzt meist eine Dichtung oder ein Ablauf nicht richtig.
